El molde es la base de todo envase termoformado: de su precisión dependen el ajuste del producto en la cavidad, la repetibilidad pieza a pieza y el coste final de cada unidad. Un molde bien resuelto produce miles de ciclos sin desviación; uno mal resuelto arrastra problemas durante toda la serie.
Diseñamos los utillajes en casa y los hacemos mecanizar en aluminio por control numérico. El molde se define según la tirada —una huella para series cortas, varias figuras por golpe para grandes volúmenes— y según el material que se vaya a conformar, con sus holguras, desmoldeos y vacío ajustados a cada caso.
También fabricamos utillajes que no son molde: bandejas de posicionado y transporte, separadores de línea, soportes de trabajo y elementos auxiliares a medida para la producción y la logística interna.
El diseño lo hacemos en casa y el mecanizado lo realizan talleres colaboradores de confianza: así combinamos el control total sobre la ingeniería del molde con la capacidad y la maquinaria de especialistas en CNC.
Diseño de utillaje

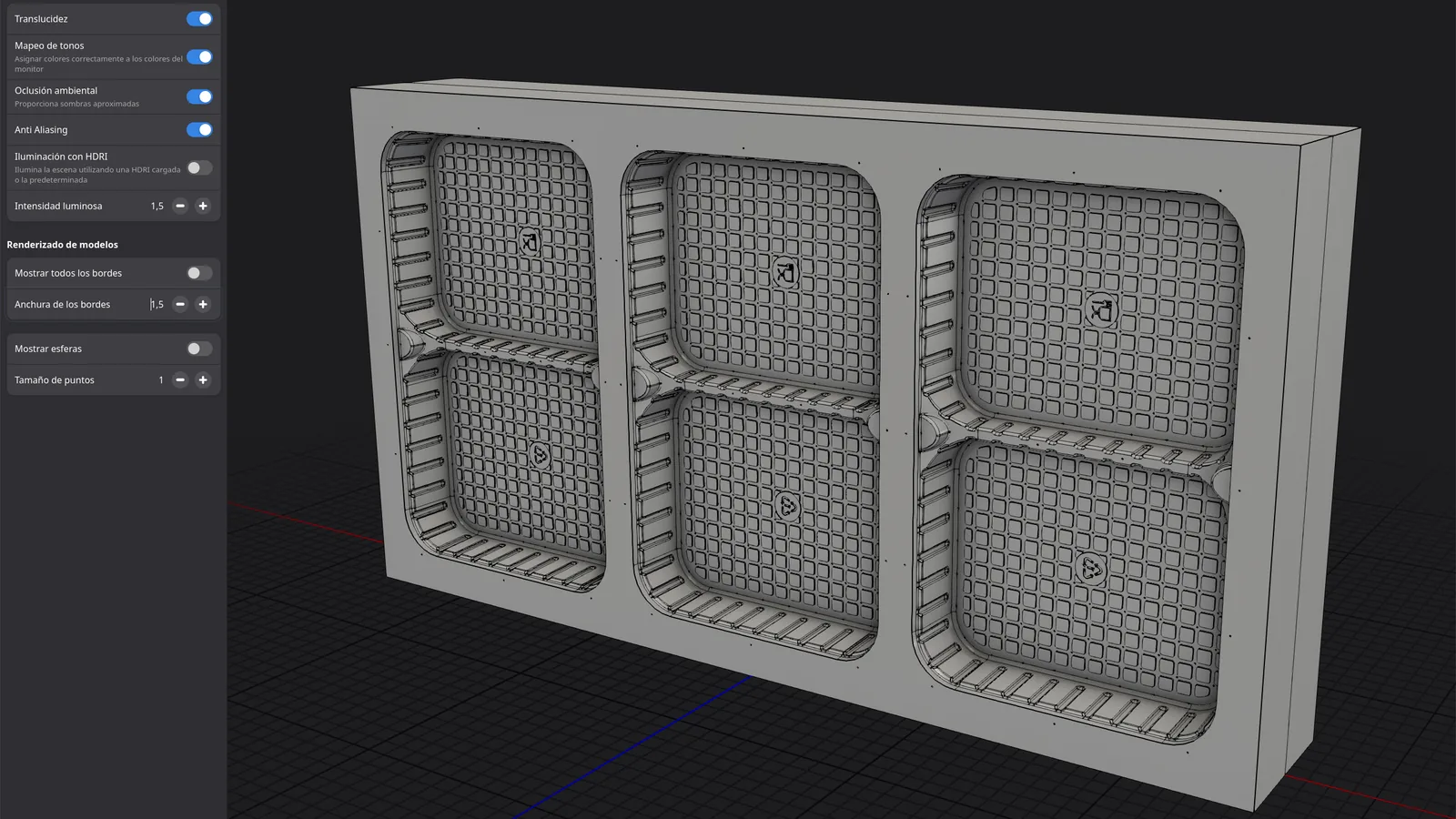

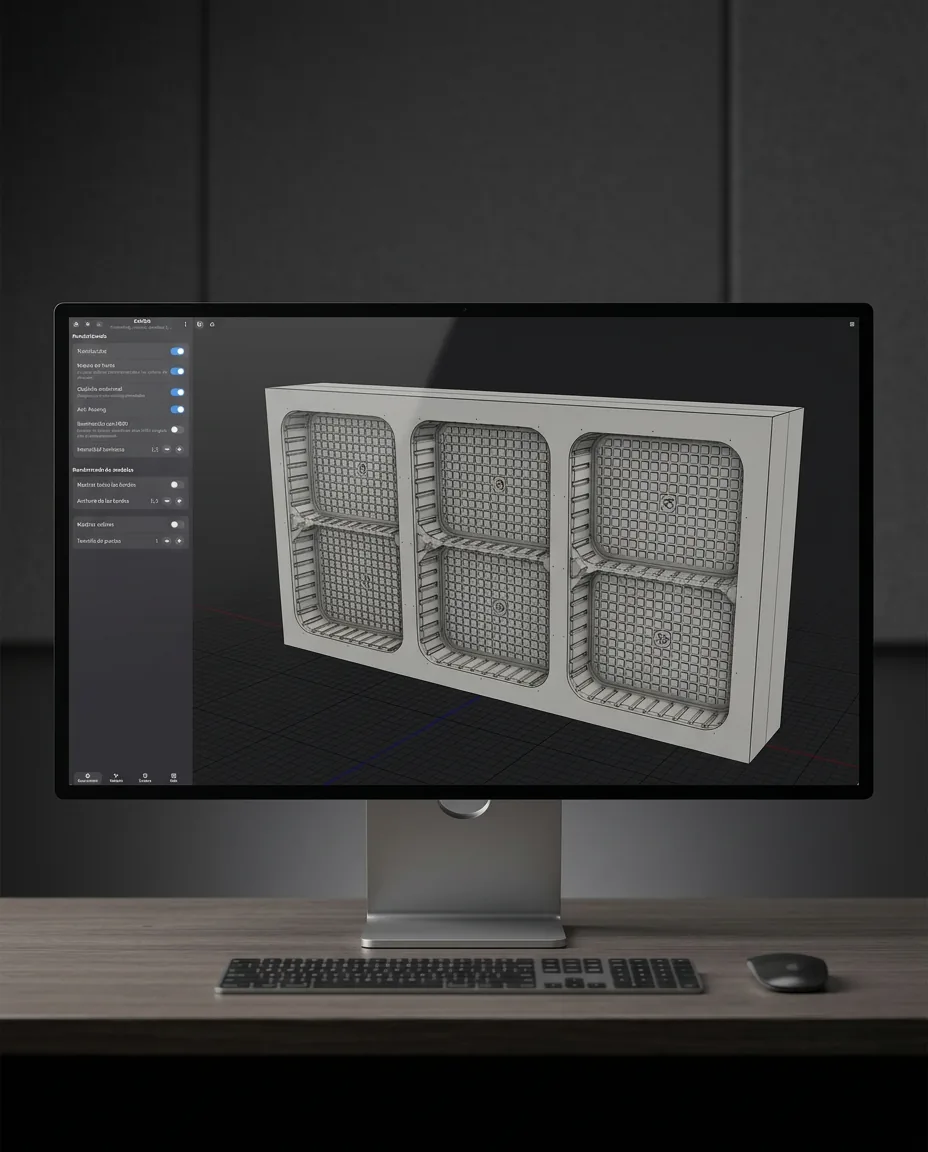

Monitor con el diseño CAD de un molde de varias huellasEl utillaje se diseña sobre el mismo modelo 3D del envase ya validado: partimos de la geometría que ha pasado la verificación física con el prototipo impreso, así que el molde reproduce exactamente la forma aprobada.
Definimos el molde según la tirada: una huella para series cortas o varias figuras por golpe para grandes volúmenes, optimizando el número de cavidades y su reparto en el área de conformado.
En el diseño resolvemos los detalles críticos del termoformado: ángulos de desmoldeo, radios mínimos, zonas de reparto de espesor, rejillas de vacío y canales de refrigeración para un ciclo estable y rápido.
Pero el molde de conformado es solo una parte del utillaje: para que el envase salga terminado de la línea hacen falta también los útiles que lo acompañan —contramoldes, troqueles de corte y selladores— que se diseñan conjuntamente con el molde para que todo registre entre sí.
Contramoldes
Cuando la pieza tiene mucha profundidad o zonas donde la lámina se estiraría demasiado, el molde trabaja con contramolde: un útil superior que empuja la lámina caliente hacia la cavidad y reparte el material de forma controlada.
El contramolde se diseña a la vez que el molde, con la misma geometría del producto como referencia: su forma decide dónde se acumula espesor, evita adelgazamientos críticos en fondos y aristas y mejora la repetibilidad entre cavidades.
Troqueles de corte

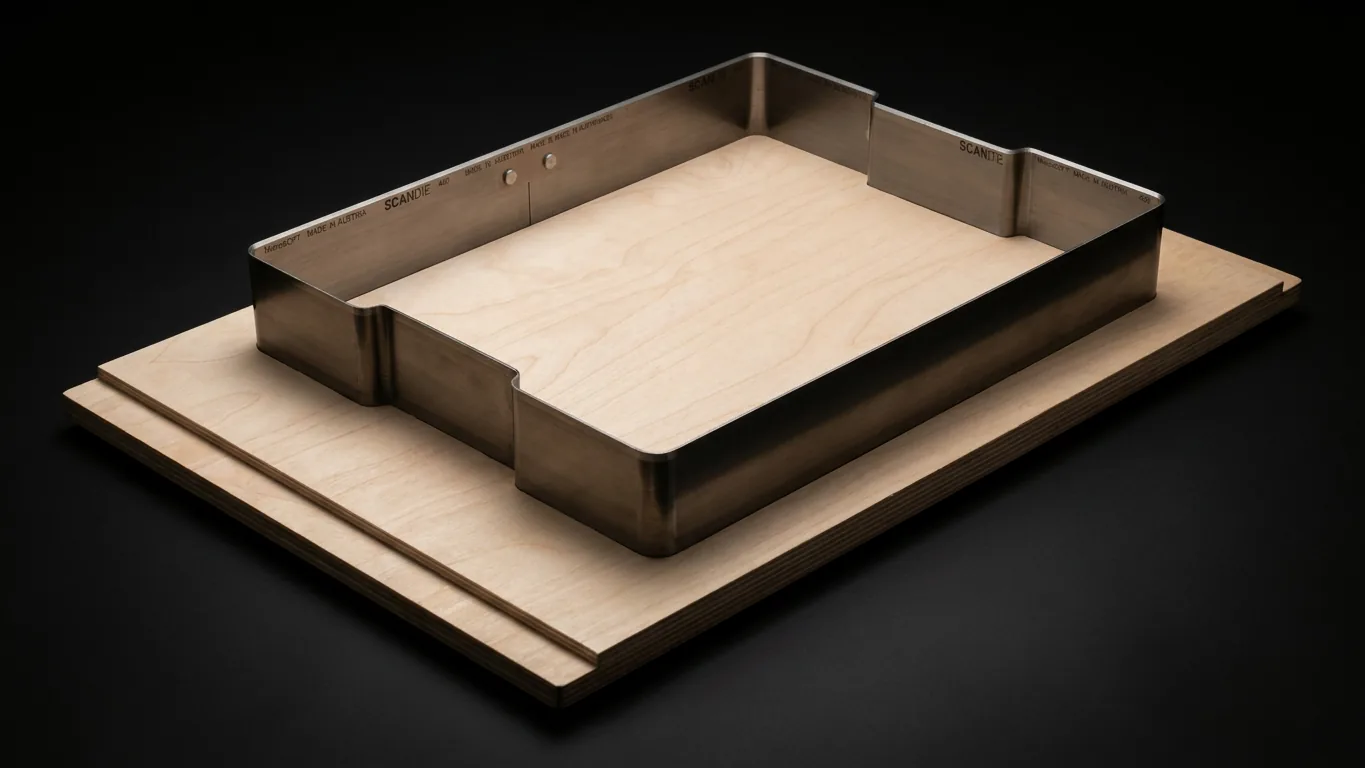

La pieza conformada hay que separarla de la lámina: el troquel es el útil que la recorta con el contorno exacto —filo de corte, registro con el molde y pestañas o puntos de sujeción donde haga falta.
En el diseño se define la línea de corte sobre el propio modelo del envase, así el troquel y el molde trabajan en el mismo registro y el borde de la pieza queda limpio y constante en toda la serie.
Selladores de alta frecuencia

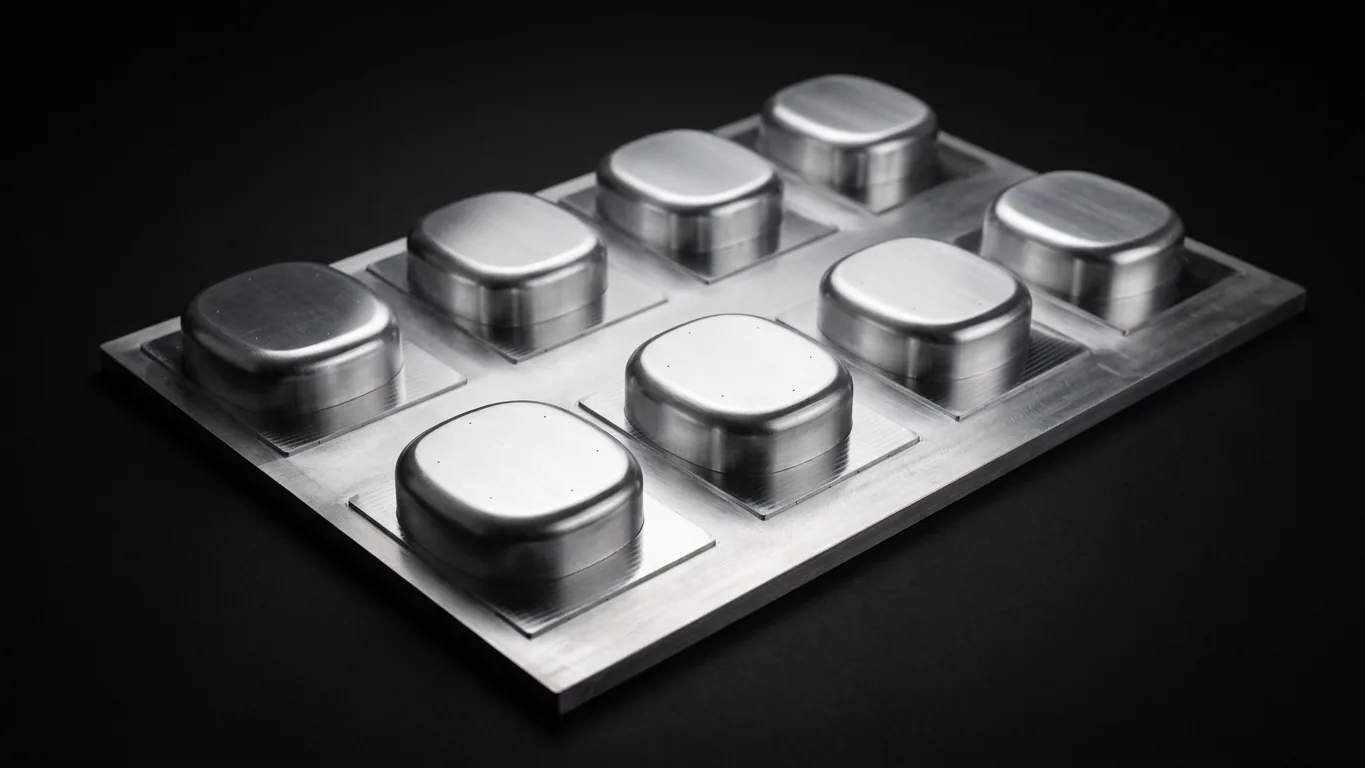

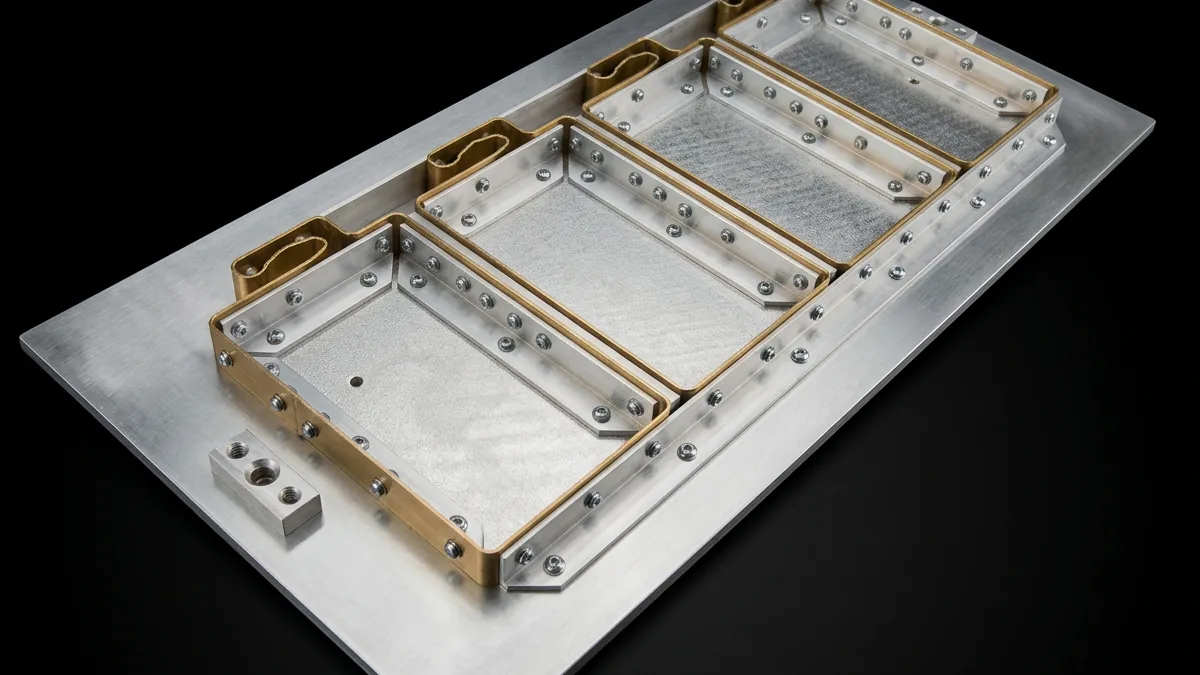

Los envases cerrados por alta frecuencia necesitan su propio útil de soldadura: un electrodo mecanizado con la forma exacta del contorno que une el blíster con la pieza trasera por radiofrecuencia.
El sellador se diseña sobre el borde de unión del envase: define el ancho del cordón de soldadura, las zonas de corte del exceso de material y la presión de reparto, para un cierre inviolable y limpio ciclo tras ciclo.
Selladores de termosellado sobre cartón

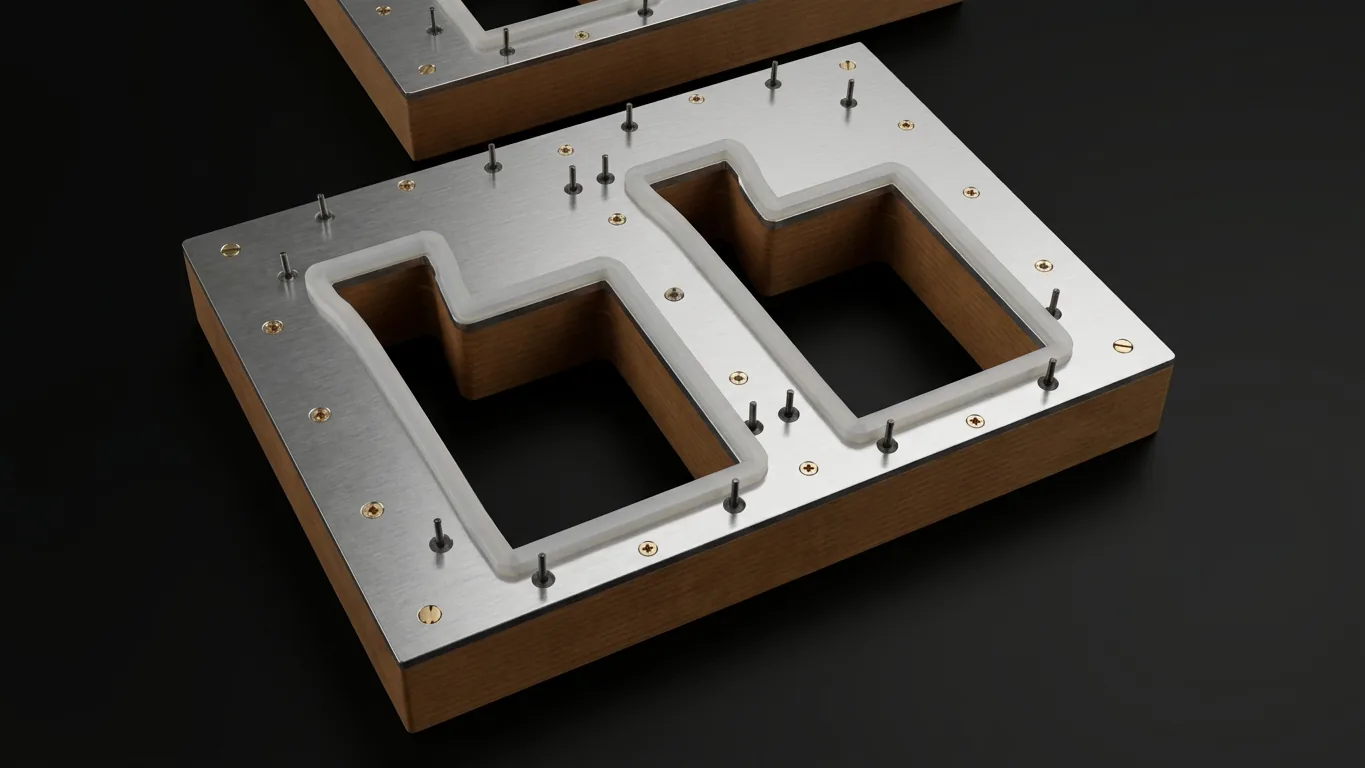

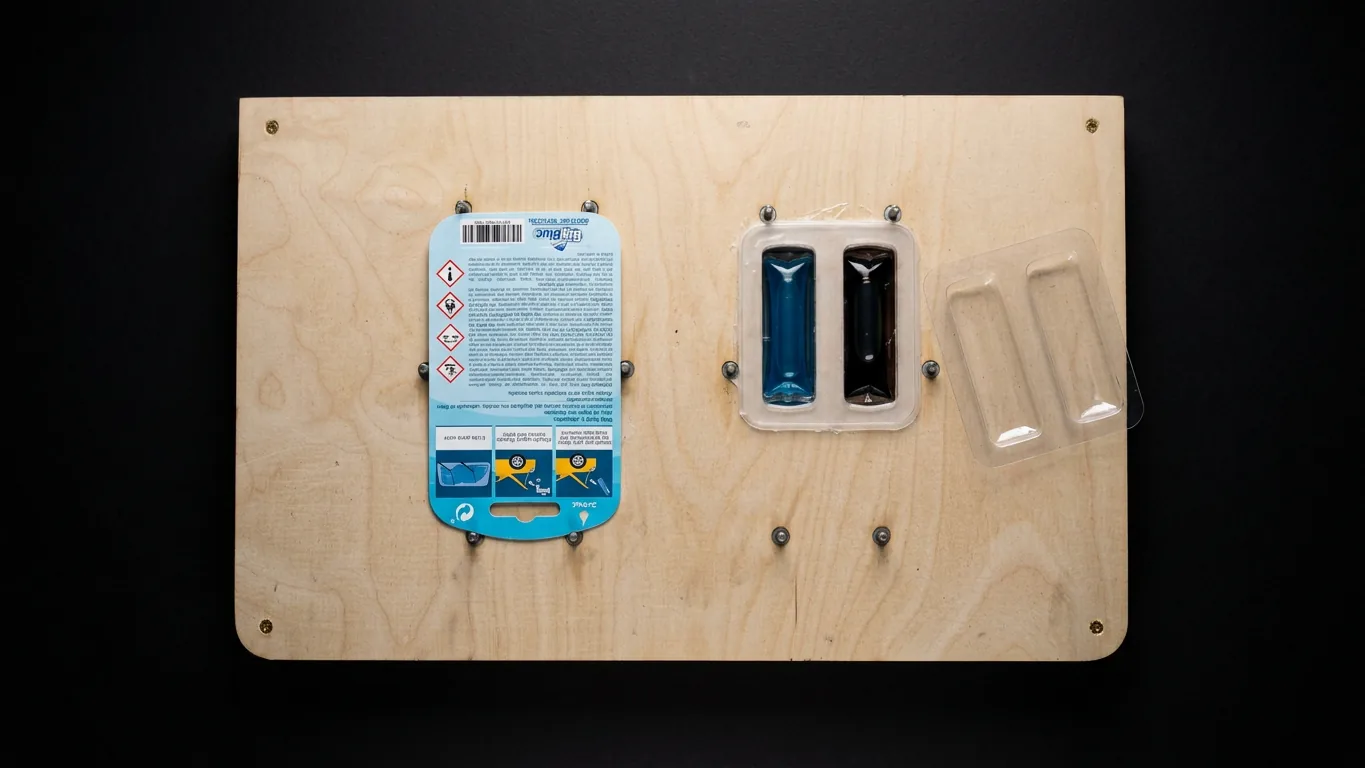

Para el blíster sobre cartón el útil es una placa de sellado térmico: aplica calor y presión sobre la pestaña del envase y la suelda a la cartulina, que debe ir barnizada con el adhesivo adecuado al plástico.
El diseño regula el reparto de temperatura y presión en todo el contorno: un sellador mal ajustado deja zonas sin soldar o marca el cartón; uno bien resuelto da un sellado uniforme que se abre solo por donde debe.
Utillajes auxiliares
También diseñamos utillajes que no son molde: bandejas de posicionado y transporte, separadores de línea, soportes de trabajo y elementos auxiliares para la producción y la logística interna.
Mecanizado CNC

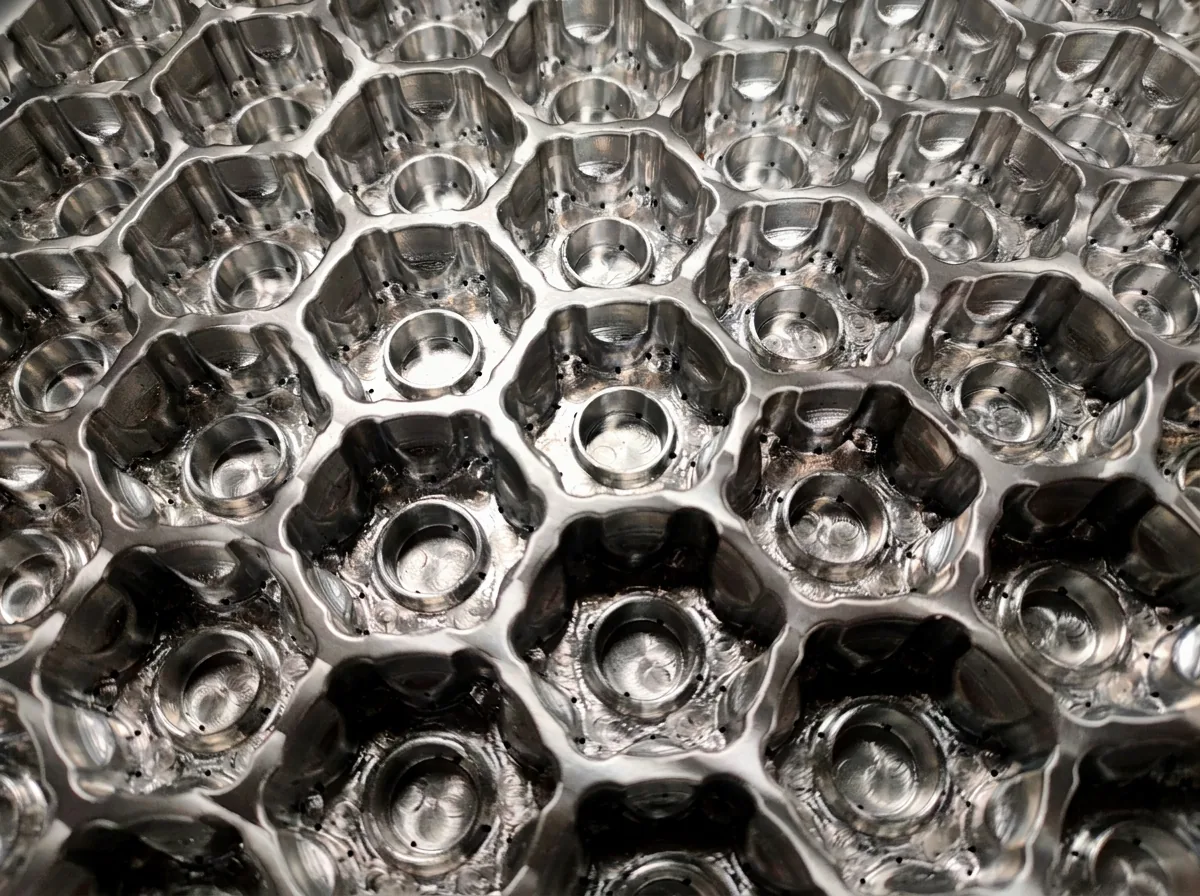

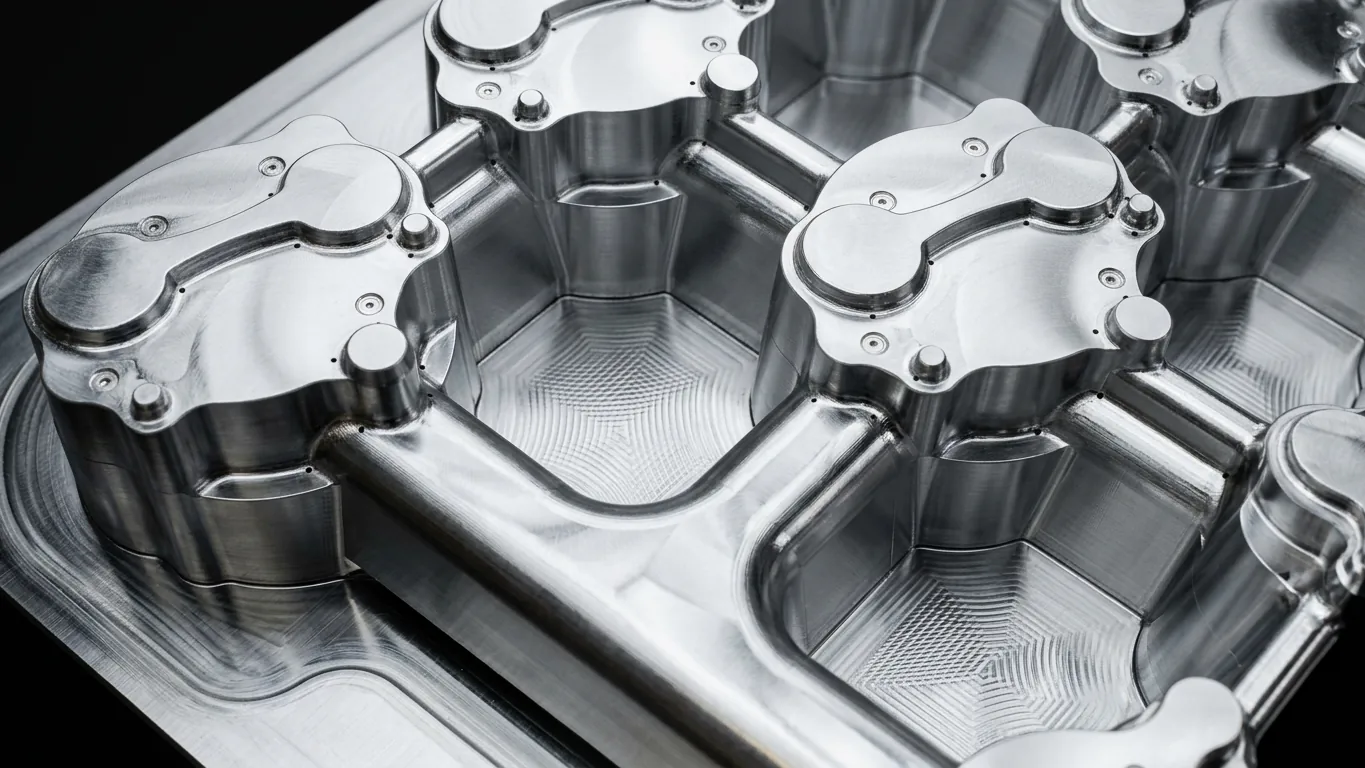

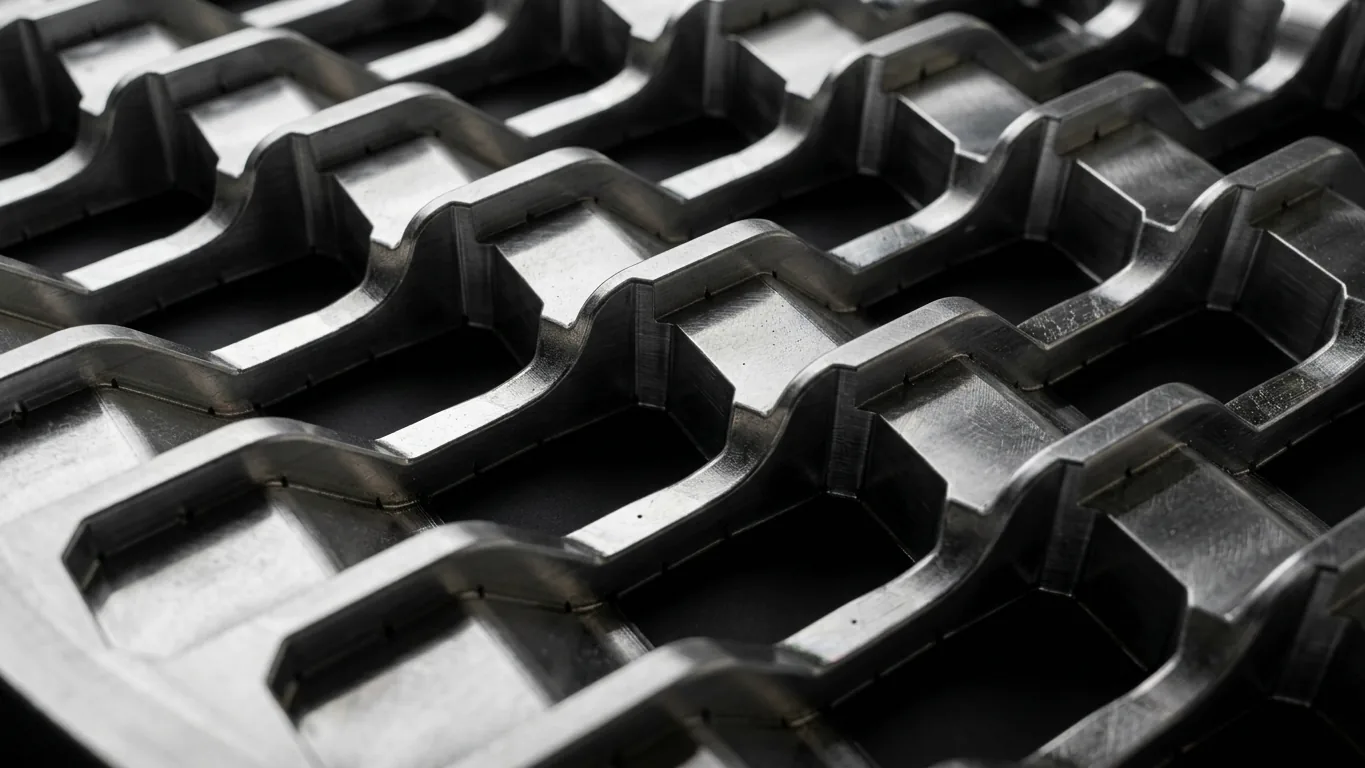

Cavidades de un molde de varias huellas mecanizado en aluminioEl utillaje se mecaniza sobre aluminio por control numérico: cada cavidad sale del programa directamente del CAD, sin pasos intermedios que pierdan precisión.
La precisión del mecanizado es lo que garantiza la repetibilidad en serie: miles de ciclos después, cada pieza sale igual que la primera, con las holguras y los puntos de cierre intactos.
Durante el mecanizado se incorporan los taladros de vacío, las guías de refrigeración y las marcas de referencia para el corte: todo lo que el molde necesita para trabajar en las termoformadoras.
Al diseñar el utillaje en casa controlamos el proceso de principio a fin: si una prueba de conformado exige retocar una cota, la corrección sale del CAD actualizado sin rehacer el proyecto.
Programación CAM

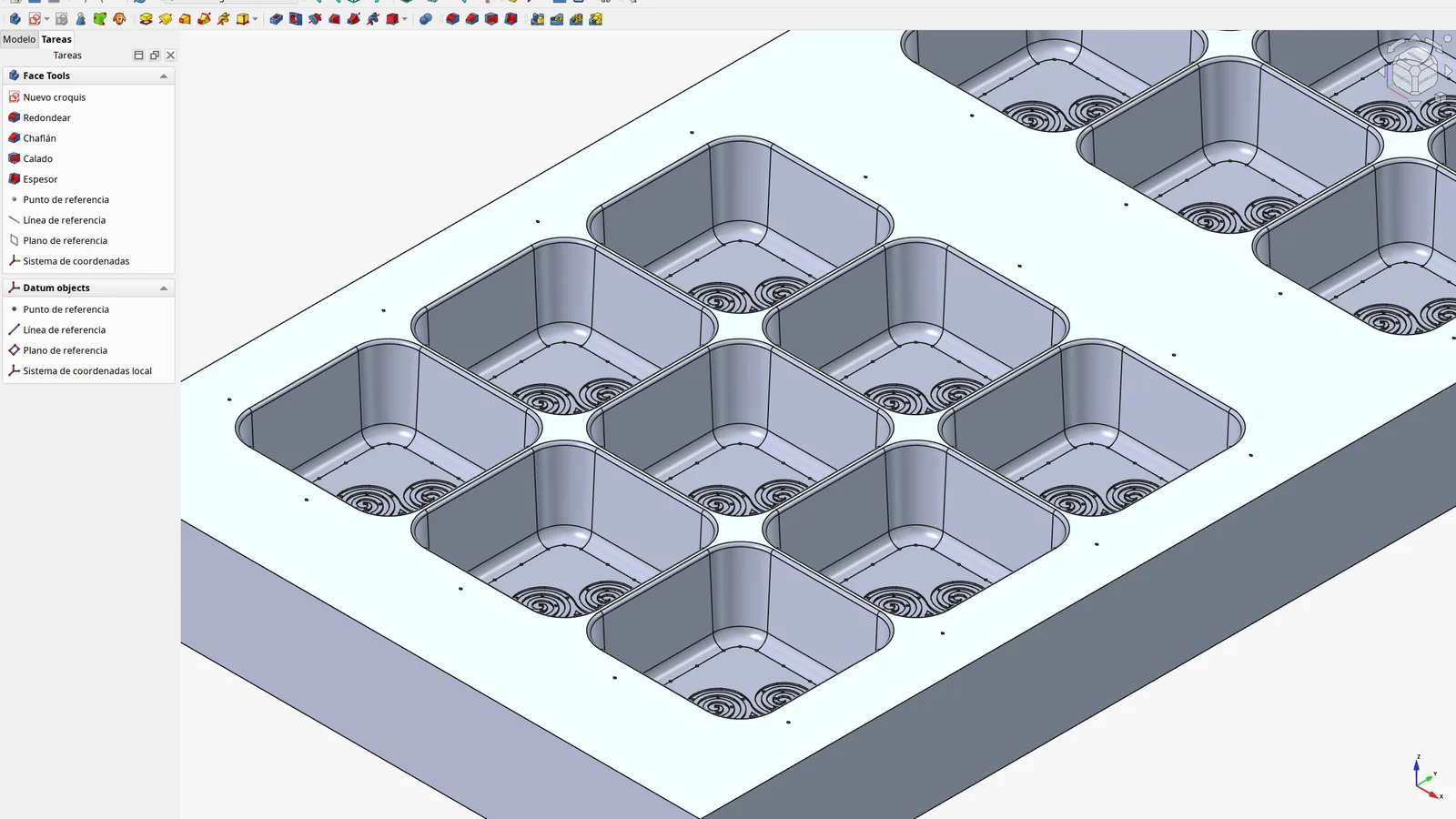

El programa de mecanizado se genera directamente sobre el mismo modelo 3D del utillaje: las trayectorias de desbaste y acabado se definen cavidad a cavidad, con las estrategias adecuadas para cada geometría.
Trabajar del CAD a la máquina sin intermediarios evita errores de interpretación: lo que se mecaniza es exactamente lo que se aprobó en el diseño.
Vacío y refrigeración
En el mecanizado se abren los taladros de vacío en los puntos donde la lámina debe pegarse a la cavidad: su diámetro y posición deciden la calidad del conformado y no admiten improvisación.
También se mecanizan los canales de refrigeración que mantienen el molde a temperatura estable durante el ciclo, clave para la velocidad de producción y la uniformidad entre piezas.
Útiles de acompañamiento
Con el mismo origen de datos se mecanizan los útiles que acompañan al molde: contramoldes, placas de apoyo, portatroqueles y los selladores de alta frecuencia o termosellado sobre cartón.
Al salir todos del mismo modelo, molde, contramolde, troquel y sellador registran entre sí sin ajustes posteriores: el conjunto funciona como una unidad desde el primer montaje.
Utillajes auxiliares
El CNC también sirve para los utillajes que no son molde: bandejas de posicionado, separadores de línea y soportes de trabajo mecanizados en aluminio o materiales técnicos según el uso.
Galería

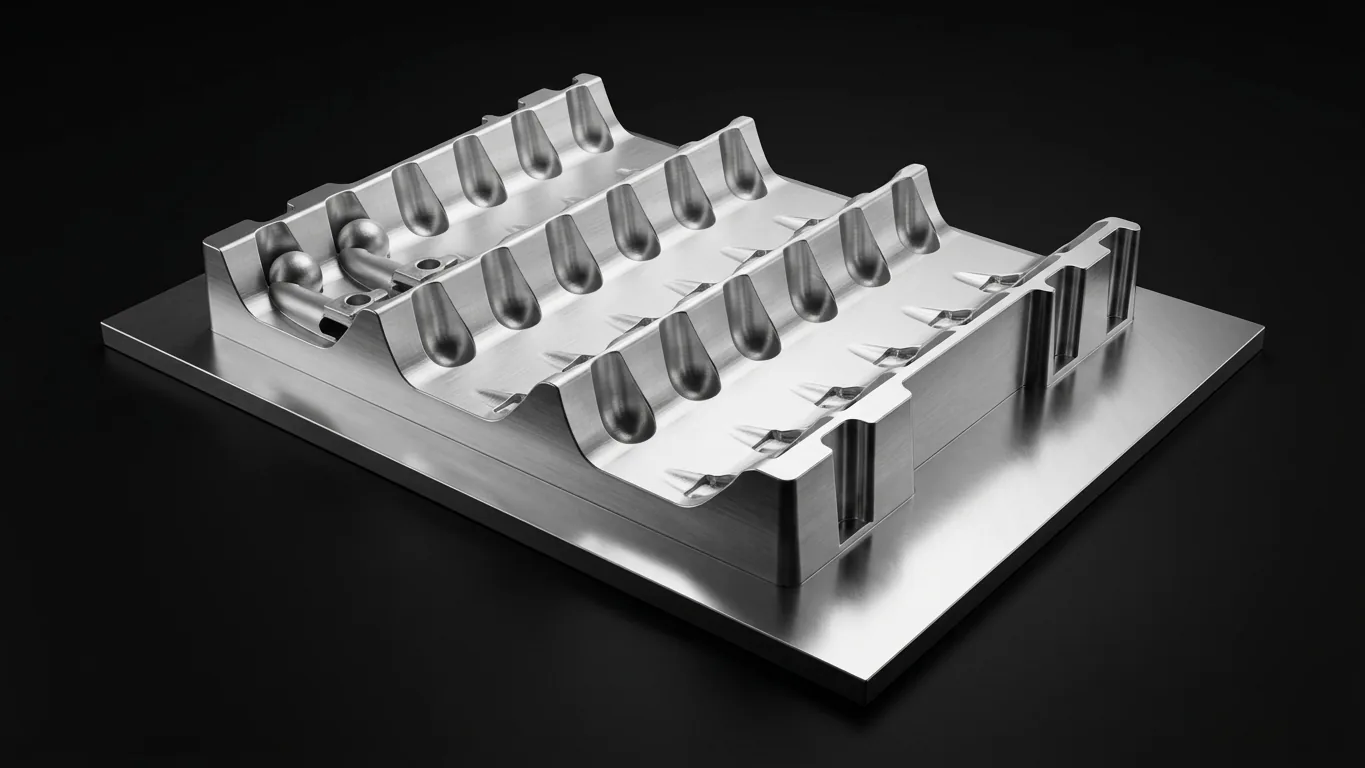

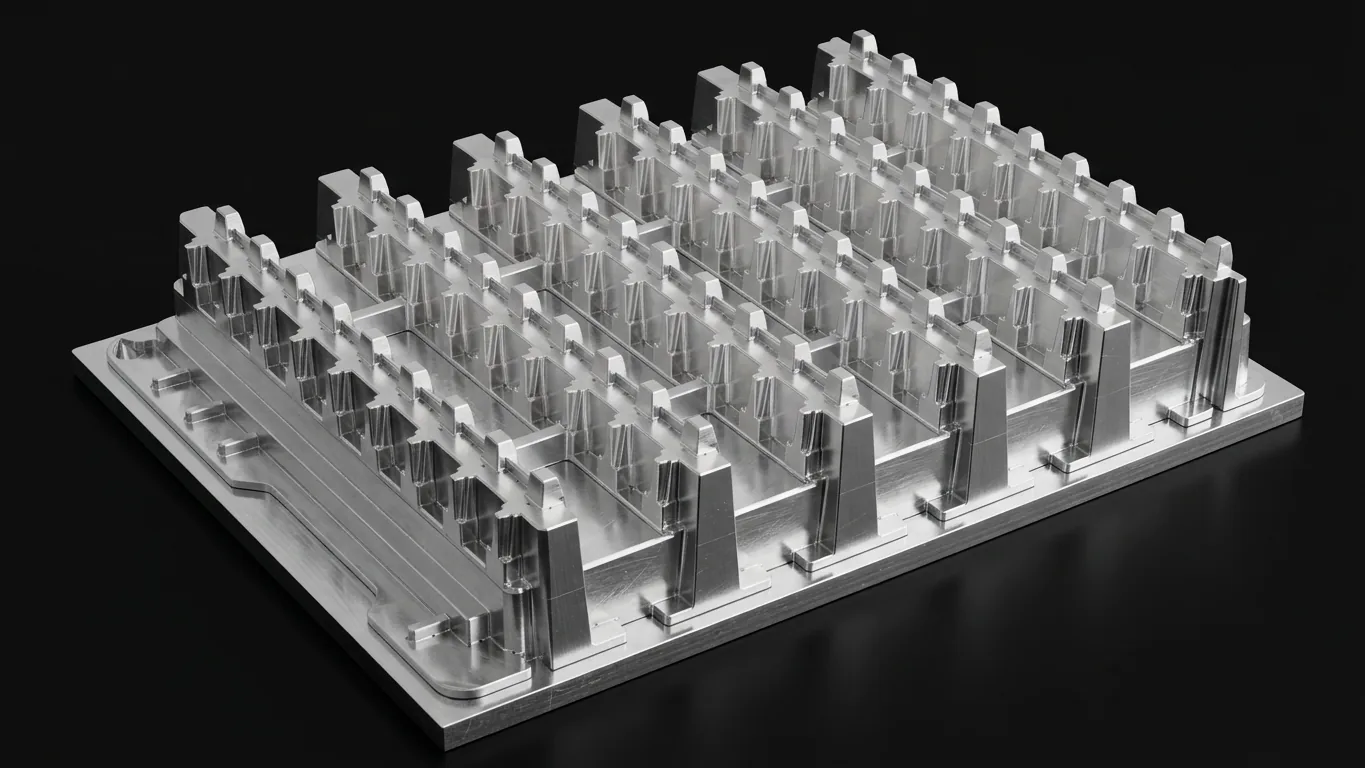

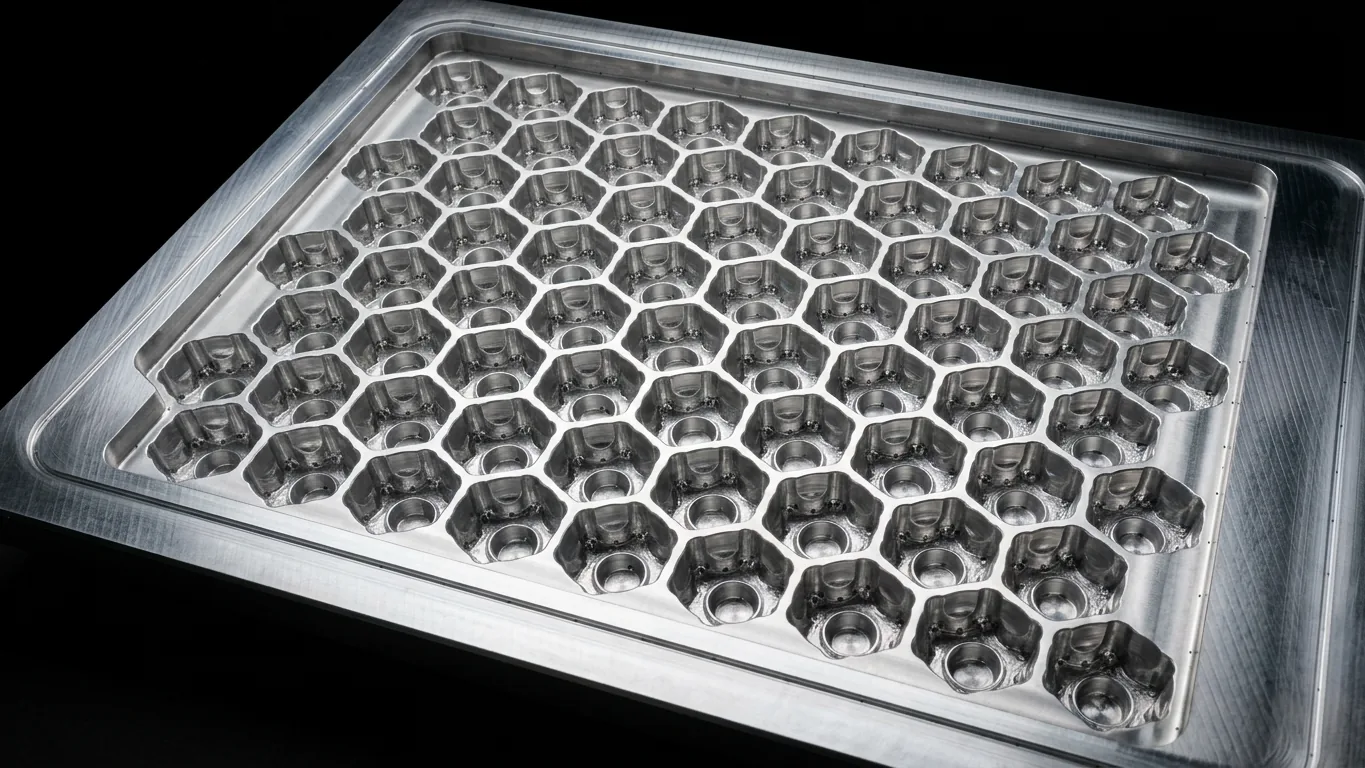

Preguntas frecuentes
Según la tirada: una huella para series cortas o varias figuras por golpe para grandes volúmenes. En el diseño optimizamos el número de cavidades y su reparto en el área de conformado.
Contramoldes, troqueles de corte y selladores —de alta frecuencia para blíster contra blíster, o de termosellado para blíster sobre cartón—. Se diseñan y mecanizan del mismo modelo, así registran entre sí desde el primer montaje.
Cuando la pieza tiene mucha profundidad o zonas donde la lámina se estiraría demasiado, el contramolde empuja la lámina caliente hacia la cavidad: reparte el espesor de forma controlada y evita adelgazamientos críticos.
El diseño lo hacemos en casa y el mecanizado en aluminio por control numérico lo realizan talleres colaboradores de confianza, con el programa generado directamente del modelo 3D aprobado.
En aluminio mecanizado por CNC: precisión, buena conducción térmica para la refrigeración del ciclo y durabilidad para series largas. Durante el mecanizado se incorporan los taladros de vacío y los canales de refrigeración.
La corrección sale del CAD actualizado, sin rehacer el proyecto: como el diseño es nuestro y el programa de mecanizado se genera directamente del modelo, retocar una cota es rápido.
Sí: bandejas de posicionado y transporte, separadores de línea, soportes de trabajo y elementos auxiliares a medida para la producción y la logística interna.
